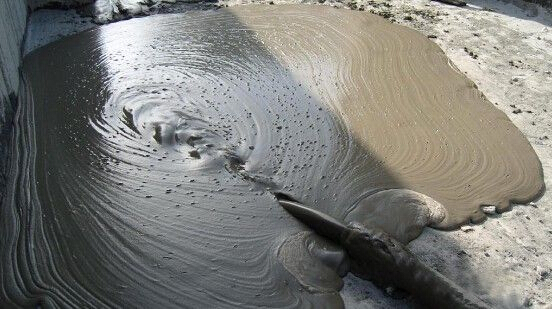

泡沫混凝土配合比的設(shè)計(jì)方法：

以水泥-粉煤灰-泡沫-水原料體A系為例介紹泡沫混凝土配合比設(shè)計(jì)方法。

泡沫混凝土設(shè)計(jì)干密度為ρ干(kg/m3)；

基本用水量為MW(kg/m3)；

基本水料比為φ，視粉煤灰摻量和泡沫劑質(zhì)量作適當(dāng)調(diào)整，一般情況下取0.5；

水泥用量為MC（kg/m3）；

粉煤灰用量為MFA（kg/m3），一般情況下MFA為干粉料的0-30%。

配合比設(shè)計(jì)關(guān)系式見(jiàn)（1.1）-（1.6）。

ρ干=SA(MC+MFA) (1.1)

MW=φ(MC+MFA) （1.2）

式中：

SA-形成水泥石后，水泥所增加的質(zhì)量系數(shù)，普通硅酸鹽水泥1.2，硫鋁酸鹽水泥取1.4。

1m3泡沫混凝土中，由水泥、粉煤灰和水組成的漿體總體積為V1，泡沫添加量V2。即配置單位體積泡沫混凝土，由水泥、粉煤灰和水組成漿體體積不足部分由泡沫填充。

泡沫混凝土配合比的設(shè)計(jì)方法 （1.3）

V2=K(1-V1) (1.4)

式中：

2.6為粉煤灰密度，3.1為水泥密度。

-加入泡沫前，水泥、粉煤灰和水組成的漿體總體積（m3）；

V2-泡沫添加量（m3）；

K-富余系數(shù)，通常大于1，視泡沫劑質(zhì)量和制泡時(shí)間而定。主要考慮泡沫加入到漿體中混合時(shí)的損失。對(duì)于穩(wěn)定性較好的泡沫劑，一般情況下取1.1-1.3。

MY=V2ρ泡 （1.5）

MP=MY/（β+1） （1.6）

式中：

MY-形成的泡沫液質(zhì)量（kg/m3）；

泡-實(shí)測(cè)泡沫密度（kg/m3）；

MP-泡沫劑質(zhì)量（kg）。

泡沫混凝土配合比的影響

泡沫混凝土制備時(shí)可以單獨(dú)采用水泥，也可能同時(shí)采用除水泥以外的混合材(如硅灰、礦渣、粉煤灰等)，還可能同時(shí)采用細(xì)集料(砂子)。

第一種情況:單獨(dú)采用水泥時(shí)相對(duì)簡(jiǎn)單，所用水泥的強(qiáng)度等級(jí)越高、用量越多，制備的泡沫混凝土強(qiáng)度也就越大。所以，當(dāng)希望制備較高強(qiáng)度的泡沫混凝土?xí)r，需要選擇高強(qiáng)度等級(jí)的水泥。

第二種情況:混合材料的引入會(huì)導(dǎo)致泡沫混凝土早期強(qiáng)度的顯著降低，而對(duì)后期強(qiáng)度影響不大。如果填入適當(dāng)?shù)膹?qiáng)度激發(fā)劑，則可有效減緩前期強(qiáng)度降低。實(shí)際施工中往往以同時(shí)摻用混合材料和砂子的情況最為多見(jiàn)，因此，泡沫混凝土的配合比存在一個(gè)適宜的范圍，需要根據(jù)試驗(yàn)確定。

屋面泡沫混凝土施工技術(shù)交底
